Монтаж СКС, электрики, Wi-Fi в Больнице г. Раменское
Монтаж СКС и электрики в больнице г.Раменское

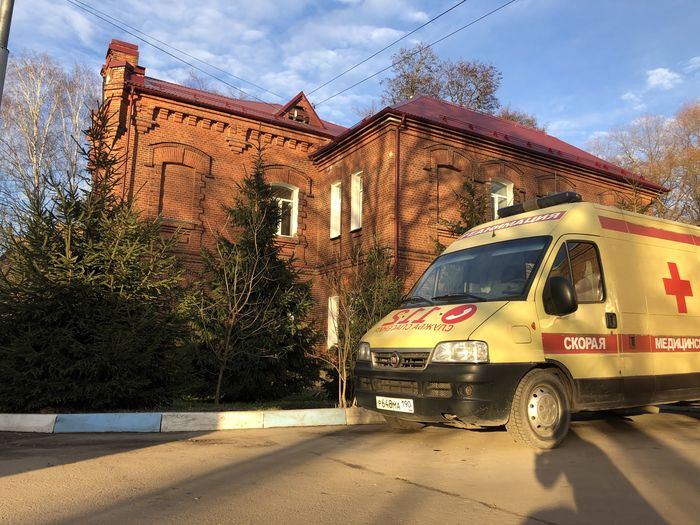

В начале 2020 года мы получили заказ на монтаж электрической сети и монтаж слаботочной компьютерной сети в нескольких корпусах Раменской ЦКБ в Подмосковье.
До этого, у нас уже был опыт работы с больницами - мы осуществляли проектирование электрических и слаботочных сетей в больнице им. Юдина в Москве, а также аудит СКС в больнице им. Виногдадова - и нескольких других.
Примерный объем работ составил около 900 портов СКС RJ-45 и около 2000 силовых розеток электрической сети. В работе принимало участие с нашей стороны около 40 человек по различным направлениям. Монтажники слаботочной кабельной сети, электрики, сборщики кроссовых шкафов, подсобные рабочие, менеджер и бригадиры.
В рамках проекта мы выполнили следующие работы:
- монтаж коробов и кабель-каналов,
- сверление отверстий и гильзование,
- прокладка кабеля витая пара
- прокладка электрического кабеля
- монтаж розеток RJ-45
- монтаж озеток под Wi-Fi
- монтаж силовых электрических розеток
- сборка серверного и кроссового шкафов
- сборка силовых этажных щитов
- жгутирование кабеля в шкафах
- кроссирование патч-панелей
- маркировка кабеля, шкафов и панелей
- аттестация портов на cat.5e ( Fluke)
- отрисовка исполнительной документации
Самая большая сложность при проведении подобных работ - это то, что работы по прокладке кабелей ведутся чаще всего в действующем учреждении здравоохранения - вокруг пациенты, врачи, медицинский персонал. Существует риск повреждения оборудования снующими туда-сюда людьми, ровно как и риск повреждения людей нашим оборудованием.
Необходимо учесть график работы больницы - шумные работы проводить в строго отведенное для этого время. А также - особое внимание уделить пыльным работам - бетонная пыль может нанести вред пациентам, медицинскому оборудованию, а также - активировать пожарную сигнализацию.
На данном объекте произошел интересный казус - для защиты пожарных датчиков от пыли, нам выдали медицинские перчатки, которые мы натянули на датчики. Каково же было наше удивление, когда датчики стали срабатывать каждые 10 минут. Оказалось, медицинские перчатки, в отличии от бытовых внутри покрыты тальком - который и вызывал срабатывание датчиков.
Как правило, до начала работ выполняется рабочий проект по слаботочным сетям (монтаж СКС), а также по силовым электрическим сетям 220V. К сожалению, не на всех объектах заказчик уделяет предварительному проектированию внимание - несмотря на то, что работа по электросетям без проекта является существенным нарушением.
Нам отдали несколько самых сложных и самых ответственных корпусов для ведения работ, где нужно было уделять повышенное внимание абсолютно всему - так как здесь располагалось районное отделение скорой помощи. На данное направление по монтажу скс мы выделили самых стойких и ответственных сотрудников, т.к. не каждый монтажник сможет работать, например - монтируя слаботочный кабель под потолком, когда вокруг - крики, стоны, каталки, кровь и неприятный запах.
Сложность данных монтажных работ еще была в том, что для проведения их не получалось остановить отделение - и пришлось работать в действующем. Это доставляло неудобство и пациентам и персоналу. Но мы - справились. Сложно было в лабораториях - на столах стояли стеклянные пробирки, которые нельзя было убрать. Работать ночью - тоже не вариант - сверлить и проводить шумные монтажные работы невозможно. Тем не менее, слаботочная и электрическая сети там также были протянуты.
В наши задачи входили следующие задачи: по монтажу СКС: прокладка витой пары, установка кроссового и серверного шкафов, установка и кроссирование патч-панелей, прокладка пластиковых коробов и кабель-каналов, установка розеток RJ-45. По силовым сетям 220В: прокладка электрического силового кабеля ВВГнГ 3x2,5, установка электрических розеток и сборка и установка силовых электрических щитов.
Все оборудование поставлял наш заказчик - компания, выигравшая данный тендер. Злые языки часто говорят, что в тендерах поставляется дешевое оборудование, но это не так. Так сделать практически невозможно - работа принимается несколькими различными инстанциями. Потому что в общественных учреждениях - больницах, школах и т.д. - необходимо соблюдать различные нормы. Например - специальный слаботочный кабель "витая пара" - обязательно медный и в оплетке не поддерживающий горение и дымовыделение. Стоимость такого кабеля - в три раза дороже обычного Hyperline / Cabeus.
Гофрированные трубы при монтаже скс тут практически не используются. А если их использование допускается - то они также должны быть специальные. Кабель-каналы и кабельные линии прокладываются таким образом, чтобы исключить их случайное открывание - бывали случаи в некоторых учреждениях, когда пациенты вырывали короб или пытались его открыть.
В цоколе каждого здания располагалась центральная серверная корпуса, куда сводились оптические линии ВОЛС с других этажей, а также - приходили магистральные оптические кабели из других корпусов. В подобных проектах внутри каждого корпуса обычно используется линейная схема подключения шкафов с использованием дублирующей оптики.
Сами же корпуса между собой соединяются обычно топологией "кольцо". Пробрасывать дублирующие оптические линии обычно не имеет смысла, а в коллекторах или воздушной трассой обрывы довольно редки. Для дублирования используются свободные жилы в оптическом кабеле.
Все кабели - и витая пара и ВВГнГ должны быть промаркированы через 10-15 метров внутри кабель-каналов. А также - дополнительно - в электрических щитах и кроссовых шкафах. В случае необходимости, это сильно упрощает поиск. Подобные требования обязательно учитываются в тендерах.
Монтаж кроссов и кроссирование патч-панелей это очень ответственный момент. Грамотно выполненный, он позволяет существенно сэкономить время в момент тестирования кабельных линий. Кроме того, необходимо аккуратно жгутировать витую пару по патч-панелям, согласно журналу кроссировок.
Прокладка витой пары также требует наличия опыта у монтажников. Особенно на подобных объектах - в рабочее время. Нам здесь "посчастливилось" в дополнение ко всему, работать в то время, когда обозначилась проблема COVID-19. Запретов на передвижение еще не было, но привкус легкой паники уже ощущался - как среди персонала, так - и среди монтажников, что прибавило сложностей при выполнении проекта. Понятно, что и так - когда прокладываешь кабель-канал и тянешь витую пару, пациенты больницы, мягко говоря, не в восторге. Но - работа есть работа. К тому же, монтаж скс который был до нас - выполнялся довольно давно, фрагментарно, и было невозможно объеденить все линии в единую структуру.
Когда разматываешь 5-10 кабелей витой пары из коробки и протягиваешь их через всю длинну коридора - то посетителям приходится переступать через него, они постоянно спотыкаются. Каталки постоянно пытаются переехать его, и несмотря на резиновые колеса - кабель быстро приходит в негодность. Все эти моменты приходится учитывать и недопускать. Т.к. обычно приемка объекта очень строгая.
Также, в эти же кабель-каналы что и слаботочные розетки, устанавливается электрика. "Чистые" розетки для компьютеров и других электронных приборов. Данные кабельные линии сводятся в центральную серверную, где устанавливаются источники бесперебойного питания. Это необходимо, чтобы во время сбоев электричества компьютерное оборудование продолжало работать. Так как сейчас вся документация ведется централизовано в электронном виде.
Очень часто при монтаже электрической сети в больнице приходится использовать существующие коммуникации и магистральные шкафы. Поскольку, большинство зданий построено 40-50 лет назад, по старым стандартам и с использованием старых материалов и технологий - работать в таких щитах иногда опасно для жизни. Высокое напряжение может проходить по медным, незащищенным изоляцией шинам. Поскольку, наши электрики периодически проходят обучение и имеют соответствующий допуск - данные работы не являются для нас сильно сложными.
Еще одна особенность работы в больницах - так называемые "чистые помещения". Это операционные, отделения реанимации и интенсивной терапии. Во-первых, допуск монтажников скс производится при наличии стерильной одежды, масок и очков. Каждый раз, когда покидаешь помещение - выдается новый комплект стерильной одежды. Ну и потом - не все выдерживают, приходится подбирать специально обученых флегматичных монтажников, так как просто находиться, например, в интенсивной терапии - довольно тяжело морально. Веселее только в отделениях морга. ( p.s. на фотографии ниже есть несколько косяков - например неплотно примыкает короб. В дальнейшем - все исправили )
По окончании работ необходимо было провести тестирование слаботочных линий кабельным анализатором Fluke, а также - выполнить замеры по электрическим силовым сетям. Выполнить маркировку розеток и патч-панелей.
Суммарно нами было смонтировано около 500 рабочих мест. Работы заняли несколько месяцев, учитывая проведение работ в функционирующей больнице. В помещении офиса такой объем был бы выполнен за месяц.
Работа нами была выполнена, а также - получен бесценный опыт по работе с подобными заказчиками.
Бонусом для тех, кто дочитал до конца - минутка юмора. Один из подсобных рабочих записал памятку для похода в магазин ;)
