Инструкция по установке / переносу интерактивной панели или доски в школе

Как самостоятельно установить или перенести интерактивную панель

Предупреждение!

Информация, изложенная в данной статье не является официальной инструкцией по установке. Вся ответственность за некачественную установку, повреждение дорогостоящего оборудования, оплата лечения при увечье третьих лиц полностью возлагается на лицо, производящее установку.
  Наша компания дает гарантию 12 месяцев на работы и оборудование, используемое при установке / переносе / демонтаже интерактивных досок и панелей. Цены на установку / перенос мультимедиа досок можно посмотреть  Здесь =>.

Цены на монтаж и обслуживание интерактивных досок

Полный список услуг для школ



Варианты названия электронных устройств

Итак, бывают: интерактивные доски, мультимедиа доски, тачскрин доски, мультитач панели, СИУ (Специальные интерактивные устройства), интерактивные панели, электронные доски для школ, сенсорные панели, проекционные доски, доски для МЭШ (Московская Электронная Школа). Все это - примерно одно и то же. Средства видеоотображения. Для удобства, мы все эти "мультимедиа, электронные, сенсорные и мультитач" - будем называть "интерактивные устройства". Так как все они позволяют пользователю взаимодействовать с ними. Единственное отличие - бывают "интерактивные доски", а бывают - "интерактивные панели". Об их различии - ниже.



Общая информация по интерактивным электронным доскам

Компания Promethean Россия

Наша компания с 2012 года занимается установкой и техническим обслуживанием интерактивных досок и панелей в Москве и по всей России.

Возможно, вы уже знаете, но за это время мы установили более 20 000 интерактивных досок, около 50 000 компьютеров и ноутбуков. Также, занимаемся пост-гарантийным обслуживанием.

Все наши монтажники, которые занимаются установкой, демонтажом и переносом интерактивных досок - работают с нами все это время, и имеют значительный опыт работы в данном виде услуги.

Они прошли стажировку по установке интерактывных досок, совместно со мпециалистами компании Промитиан (Англия). Тем не менее, многие школы, а также коммерческие организации, периодически задают нам вопрос - каким образом можно самостоятельно установить интерактивную доску или панель?



Чем отличается интерактивная доска и интерактивная панель?

Разница между интерактивной доской и панелью

Прежде всего, разберемся в терминологии: "Интерактивная доска" - это доска старого типа с проектором. "Интерактивная панель" - LCD мультитач панель размером 85'. Почему так? Мы и сами не знаем, но чтобы не возникало путаницы, принято использовать именно эту терминологию.

Также, важен принцип работы: доски с проектором работают следующим образом - проектор светит на интерактивную доску, формируя там световое пятно в виде квадрата. Располагающиеся на доске датчики считывают информацию, если специальный стилус касается доски. В случае с интерактивной панелью - это очень большой планшетный компьютер.

По периметру идут специальные фотоэлементы, формируя на стекле сетку "лучей". В момент, когда любой предмет касается стекла - фотоэлементы дают сигнал компьютеру на обработку данной информации.

Различие интерантивных панелей по типу Smart, Promethean, Irbis, NexTouch.

 Доски Irbis by Promethean, NexTouch

Стоит также сказать несколько слов, по каким типам делятся интерактивные панели. Ходит информация, что есть панели для школ, есть интерактивные панели для детских садов, есть панели для вузов. Это не так. Есть разница по размеру - от 55 дюймов до 95 дюймов. Размеры панелей свыше 95 дюймов обычно не выпускают, так как сделать их технически сложно. И используют либо проектор, либо светодиодные LED панели.

Также, есть различие по производителю. Обычно это доски Smart Board и Promethean. из известных нам, еще существуют интерактивные доски Sahara, производства Великобритании, но в Россию они не поставляются. В настоящее время, получили популярность интерактивные панели российского производства - Irbis by Promethean (Ибис Прометей), NexTouch.

Есть еще вариант разделения панелей по количеству касаний. Считается, что чем больше касаний - тем лучше. Установленные в современных школах интерактивные панели Promethean позволяют делать до 40 (сорока) касаний. В то время, как китайские аналоги вряд ли позволят делать 20.

Стоимость интерактивной панели и интерактивной доски.

 Ориентировочная стоимость панели Promethean, Irbis, NexTouch - около 600 000 рублей (согласно источникам из школ) на 2019 год. В стоимость включена доставка и установка. Стоимость проекционной мультимеди доски - около 180 000 рублей - с проектором, и около 120 000 рублей - без проектора. (без стоимости доставки и установки).





Как правильно установить интерактивную доску / панель. Правила установки мультимедиа панели в школе.

Оборудование для установки интерактивной панели

Определение места для установки интерактивной панели. Монтаж СКС.

Для оптимального выбора места для установки СИУ Promethian, Irbis, NexTouch, необходимо руководствоваться инструкциями ДИТ и Департамента Образования. Данные правила составлены для меловых досок, нотакже актуальны и для электронных. После выбора аудитории для установки интерактивной панели, необходимо проложить компьютерный кабель от серверной / коммутатора до места установки доски, и поставить там компьютерную розетку RJ-45. Также, необходима электрическая розетка 220V. В случае, если в классе / аудитории установлена точка доступа Wi-Fi, то кабель тянется до точки доступа, а далее - до интерактивной панели. Отсюда следует первое правило:



1. Все кабели идут в кабель-каналах или гофротрубе

Кабели в коробе или гофротрубе

 Не важно, устанавливаете ли вы доску в школе, офисе или квартире - данное правило крайне важно. Свободно висящие кабели являются средством повышенной опасности. Дети, взрослые - находящиеся рядом, нечаянно или намерянно могут повредить кабель, устройство, либо самих себя. Кроме того, даже на 1см торчащая из короба оплетка - визуально портит внешний вид. Гофротруба должна быть уложена на клипсы. Расстояние между клипсами - не менее 50см. Любая проверка, которая это заметит, может наложить штраф на бюджетное учреждение.



2. Кабель, кабель канал и гофра не должны касаться пожарной сигнализации

 Ни в коем случае нельзя использовать существующие кабель-каналы, в которые проложены пожарная сигнализация, либо электрика (освещение). Любой электрический кабель дает наводки. Если проложить витую пару ( от серверной до интерактивной панели Promethian, Irbis, NexTouch, либо до точки доступа Wi-Fi ) внутри с кабелем освещения, либо силовым кабелем - возможны наводки, которые приведут к ослаблению сигнала, и интерактивная доска не сможет нормально работать.

В случае с пожарной сигнализацией, наводки может дать информационный кабель от доски. Это может привести к непреднамерянному срабатыванию пожарной сигнализации, что приведет к автоматическому вызову пожарной бригады и штрафам. Либо - не срабатывания датчика в момент пожара, что может привести к гораздо более серьезным последствиям.

Допустимо пересекать коробом с информационным кабелем до панели электрическую, либо пожарную линию под углом 90 градусов. При этом, короб (кабель-канал) с электрикой или "пожаркой" должен оказаться внутри нашего короба с витой парой.

Также, важно - при переносе точек доступа, они не должны располагаться ближе 50 см к светильникам и пожарным датчикам (иначе - штраф).

 Установка Cisco Wi-Fi МЭШ в школах

3. Установка электрической розетки

Электрическая розетка также ставится непосредственно рядом с доской Promethian, Irbis, NexTouch. Если же она уже установлена и находится в отдалении от панели, и шнура питания хватает (не требуется проводить линию), в этом случае, шнур питания возможно включить в существующую розетку. Но при этом, необходимо проложить до нее кабель-канал, в который, в свою очередь, уложить шнур питания.



4. Расположение интерактивной панели / доски в классе

Расположение интерактивной доски в классе школы

Интерактивная панель должна располагаться спереди от школьных парт (что логично =)  Окна должны располагаться с левой стороны от панели. (Согласно требованиям). Желательно, чтобы слева и справа от установленной панели было 20-30см свободного места. Обычно, меловую доску, по-старинке располагают также рядом от интерактивной панели, при наличии возможности и свободного места. В случае его отсутствия - многие учителя располагают меловую доску на правой стене класса, со стороны входа в класс.



5. Высота установки интерактивной панели / доски

Для образовательных учреждений существуют правила установки. Нижний край панели располагаем  70-90 см от уровня пола в школе. И 30-40 см от уровня пола - в детском саду. В случае, если в месте установки электронной доски присутствует пандус (как в кабинетах химии, физики и биологии в некоторых школах - допустима высота установки от уровня пандуса, а не от уровня пола.

Высота установки интерактивной панели в школе





Подробная инструкция по монтажу интерактивных мультимедийных панелей / досок

 1. Определите место монтажа и демонтируйте меловую доску.

Звучит довольно обреченно. Уходит в прошлое целая эпоха, когда маленькие детские пальчики, сжимая в руке кусочек белого, немного угловатого, от предыдущих использований мела, старательно выводили на зеленой поверхности доски "Мама", "У Лукоморья дуб зеленый", "Жи, Ши..". Отверните шесть болтов и отнесите старую школьную доску в подвал. Пусть пылится, пока какой-нибудь жадноватый завхоз не продаст ее в дребезжащий, раздолбанный грузовик -  барыгам на слом, положив себе в карман стоимость - триста бумажных рублей. А может, их ему переведут на электронную карту, с пометкой "На благотворительность".

Демонтаж доски в школе



2. Определите тип стен для подготовки к установке

 Установить интерактивную панель Promethian, Irbis, NexTouch на бетонную или кирпичную стену - довольно легко. Рассчитайте пожалуйста нагрузку на стену из гипсокартона, пенобетона, дерева или дранки (см. ниже), приняв за вводные - что вес самой доски - около 120кг. Попытайтесь определить что произойдет с доской, если заигравшиеся старшеклассники, ненароком заденут ее, весом +90кг - сорвет болты, либо вырвет кусок стены? Ответ запишите мелом на зеленой доске. В качестве бонусного задания - рассчитайте силу, приложенную папой старшеклассника - для корректировки поведения чада. Ответ - держите в уме. (Как и наш телефон =)

Определение типа стен в школе



3. Произведите разметку стены в указанном месте

Разметку стены для установки кронштейна можно определить с помощью дальномера Leica с функцией калькуляции, либо - с помощью шаблона для установки Promethean (если такой есть). Также, возможен вариант разметки  - путем прикладывания кронштейна к стене, и произведения маркировки его отверстий с помощью строительного маркера (или хотя-бы гвоздика). p.s.: зеленый карандаш держать за ухом обязательно, он добавляет +20 к инжинерному мастерству.

Монтаж установка кронштейна интерактивной доски

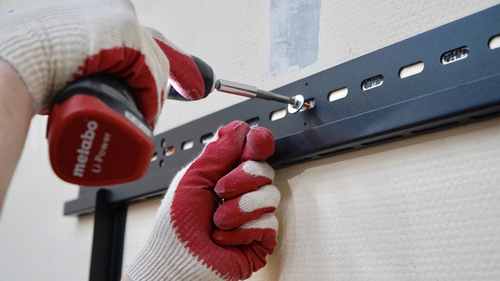

4. Простверлите отверстия и установите кронштейн на стену

После разметки, просверлите отверстие, используя перфоратор или ударную дрель (лучше перфоратор, хотя - стену из дранки можно просто проковырять отверткой). В образовавшиеся отверстия установите дюбель, навесьте кронштейн и закрутите винты с помощью отвертки или шуруповерта. Существует мнение, что если использовать анкерные болты (особенно в большом количестве), то стена точно выдержит. Это не совсем так. Если стена слабая - их может вырвать прямо вместе с куском стены. Для установки на слабые стены, необходимо использовать специальный крепеж и специальные напольные кронштейны (которые можно приобрести в нашей компании).

Напольный кронштейн мультимедиа панели



5. Распакуйте интерактивную панель Promethian, Irbis, NexTouch

Удалите с панели лишнюю упаковку, если вы устанавливаете новую панель. И открутите сзади два болта, для установки кронштейна. Если вы переностите панель с адреса на адрес, или делаете перевес доски в рамках своей школы - удалять ничего не обязательно. Просто протрите панель слегка влажной тряпкой. Обратите внимание - что панель отключена от электропитания. Также обратите внимание, чтобы влага с тряпки не попала внутрь панели. Для проверки влажности тряпки возможно провести ей по руке или по другой открытой части тела, определив влажность тактильным способом. При избыточной влажности - отожмите тряпку над раковиной. Кстати - коробку и пенопласт  выкидывать не обязательно, она пригодится при переносе панели. Полиэтилен возможно использовать для укрытия рассады на собственном огороде.

Перенос интерактивной доски



6. Монтаж интерактивной панели на стену. Демонтаж панели

Дальнейшие действия лучше выполнять вдвоем. Донесите панель на руках до места установки. Старайтесь сохранять дыхание и выдержку, в связи с тем, что она довольно тяжелая. На счет, приподнимите панель примерно на метр над уровнем пола, поставьте ее себе на колено. Старайтесь выполнять действия синхронно с напарником, во избежание получения травмы ноги. Долго на колене держать панель не рекомендуется. Практически сразу ставьте ее аккуратно на кронштейн. После установки - закрепите ее на кронштейне с помощью специальных болтов.

Монтаж интерактивной панели в классе



7. Подключение интерактивной панели к сети

 Подведите к СИУ электрическое питание и компьютерную сеть. Установите розетки, уберите все провода в короб (кабель-канал). Почему это важно, мы писали выше. Убедитесь, что панель закреплена надежно, вилка - плотно прилегает к розетке, компьютерный кабель правильно обжат, что оплетка витой пары - закреплена в джек RJ-45. Протестируйте интернет-соединение с помощью тестера Fluke, произведя замеры сопротивления, прохождения сигнала, отсутствия помех на линии и  правильного расключения жил. В случае наличия ошибок - исправьте их. Если не идет сигнал - произведите повторный отжим джеков. Если на линии существуют помехи - возможно, они связаны с избыточными электронаводками. Просто переложите заново кабель от серверной. После устранения всех ошибок - перейдите к следующему шагу.

Цена на мультимедиа панель



8. Настройка интерактивной мультимедиа панели

 Включите панель, и дождитесь загрузки в систему. Выберите из списка адрес школы, номер школы, номер кабинета. При переносе интерактивной панели, необходимо сообщить о переносе в сервисную службу Департамента Образования, согласовав с ними перенос и изменив заранее параметры на новый адрес. В ином случае, придется ждать до трех суток пока адрес активируется и панель сможет работать в новом помещении. Об успешной регистрации в системе сигнализирует появившаяся интерактивная оболочка.

Настройка интерактивной доски и панели



9. Проверьте надежность крепления мультимедиа доски Promethian, Irbis, NexTouch

 Данный шаг не является обязательным, и не рекомендуется производителем. Но - во избежание падения мультимедиа устройства на учащихся и персонал - проверьте на всякий случай крепление панели. Сделать это можно, пошатав ее из стороны в сторону (с усилием), немного потрести на отрыв - или же, воспользоваться уникальным способом, разработанным отделом инсталляций нашей компании (представлен на фотографии ниже). Приложите уравновешенное вертикальное усилие, массой не менее 120 кг (примерно равным массе доски) и убедитесь что панель осталась на месте. В ином случае - переходите к шагу #1. Все, можно подписывать документы на установку.

Демонтаж интерактивной доски



Надеемся, что данная статья была полезна к прочтению. Если Вы, прочитав ее, произвели самостоятельную установку интерактивной доски / панели - ставьте лайк в Яндекс Справочнике, подписывайтесь на наш канал в Youtube. В ином случае - будем рады видеть Вас, среди наших клиентов. Цены на перенос, монтаж, демонтаж интерактивных досок и панелей Вы можете посмотреть здесь. Телефон /\ там. Чат там => Удачи!
