Монтаж кабельной слаботочной сети СКС в павильоне 46 ВДНХ - "Энергия Жизни", РЭА Минэнерго России.
Разработка и осуществление проектов СКС для мультимедиа систем, ровно как и монтаж кабельных сетей под эти проекты - всегда является непростой задачей. Когда это умножается на крайне сжатые сроки ( а точнее - на их отсутствие ) - нанимают на работы нашу компанию.
Если честно, мы не очень любим авральные работы. Гораздо приятнее, когда заказчик выделяет несколько лет и много денег на проект и ты не спеша, размеренно его делаешь. Но так бывает совсем не очень часто. Ну и как говорил один человек - вспоминается потом только то, когда было тяжело.

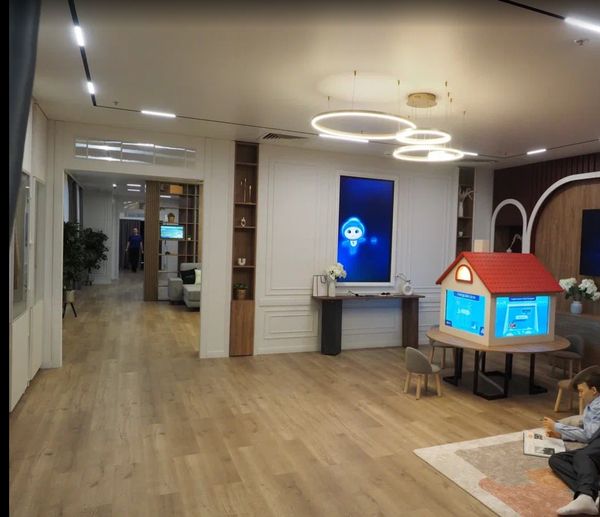

Павильон 46 на ВДНХ готовился к реконструкции для проведения выставки "Россия" в 2023-м году для размещения там экспозиции "Минэнерго России". А мы готовились к монтажу кабельных линий слаботочных сетей для установки 10 проекторов, 92-х телевизоров, 520м2 светодиодных экранов, не считая разнообразных датчиков, системы видеонаблюдения и розеток потребителей.

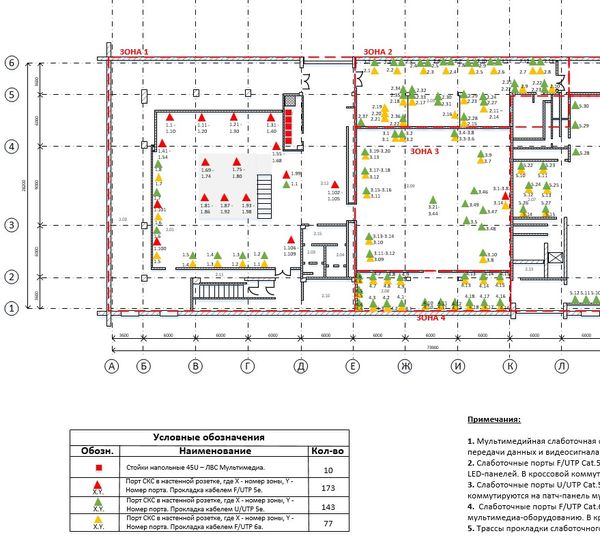

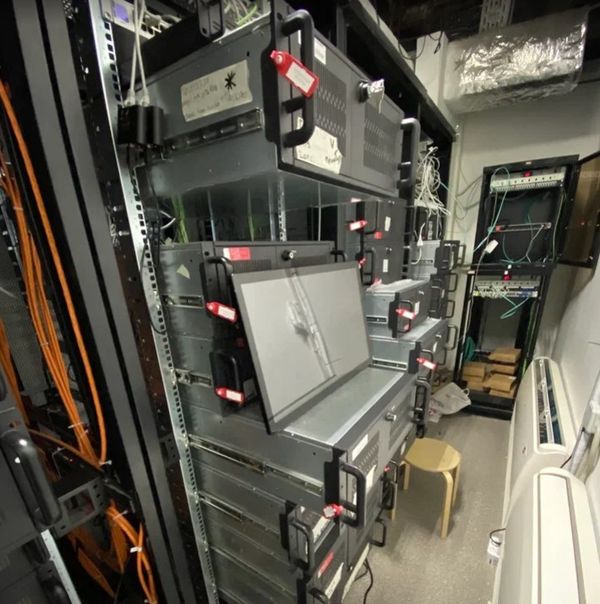

Суммарно по медным сетям было смонтировано около 800 портов СКС. Центральным ядром СКС стала центральная серверная, где размещалось 6 47-и юнитовых стоек. Суммарно в здании было выполнено 2 серверные, 2 кроссовые и вводной кроссовый шкаф, куда приходила оптика провайдера.
Вертикальные кабельные коммуникации выполнены оптическим кабелем, по 2шт в каждую серверную/кроссовую. Для повышения надежности системы каждая линия проложена в гофрированных трубах вдоль металлических слаботочных лотков разными трассами. В случае повреждения одного из кабелей всегда остается дублирующий. Высокая надежность слаботочной сети и ее безопасности предъявлялась к данному объекту, так как кроме проведения выставки в рамках форума "Россия" заказчик - РЭА Минэнерго России предполагал использовать помещение для проведения конференций и форумов, в том числе с присутствием первых лиц государства.

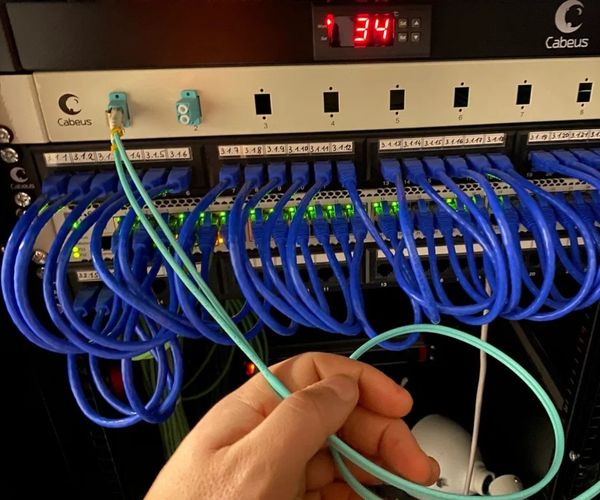

Сварка оптических волокон
Сварка оптоволокна выполнялась с помощью японского сварочного аппарата Fujikura, специалистами с опытом проведения подобных работ. Современные сварочные аппараты ВОЛС роботизированы и делают все практически сами, выявляя заблаговременно ошибки при сварке оптики и проверяя место сварки. От монтажника ВОЛС в первую очередь зависит скорость проведения работ и подготовка кабеля и волокон - зачистка, укладка, обезжиревание, скалывание оптоволокна.
В связи с этим, сети были разделены как физически, так и на логическом уровне. Согласно техническому заданию и требованиям безопасности, инфрастуктура, отвечающая за безопасность (СКУД, СВН) была выделена в отдельную сеть с отдельными шкафами и оборудованием и не имеющая доступа в сеть Интернет. В качестве оборудования использовались коммутаторы и брандмауеры Eltax. Мультимедиа системы, сеть общего пользования, включая беспроводные сети построены на оборудовании Ubiquiti - для удобства обслуживания в дальнейшем.

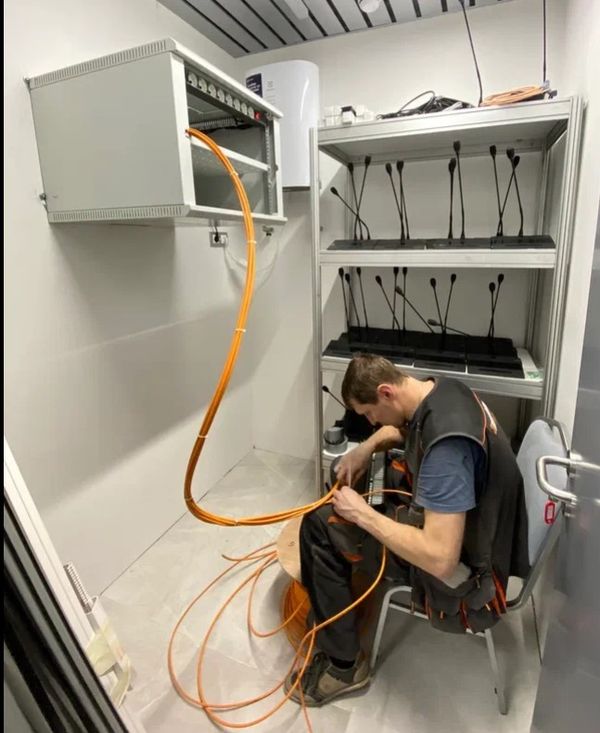

Монтаж кабелей "витая пара"

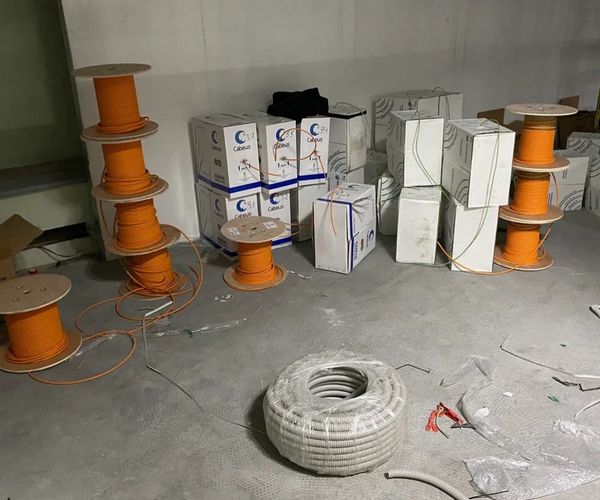

Проложено около 30км медных сетей, включая кабель cat.5 и cat.6 и 2,5км оптического кабеля. Использовался кабель витая пара LSLTx. В качестве вендора для серверных и кроссовых шкафов, патч-панелей и розеток был выбран отечественный вендор Cabeus.
Монтаж кабельных линий СКС под мультимедиа системы требует профессионального подхода, так как необходимо произвести расчет длин кабелей под витую пару, используемую для передачи видеосигнала. А также - для оборудования, использующего технологию PoE. Неправильный выбор витой пары при монтаже слаботочных сетей может привести к сбоям в работе оборудования, либо отказе в его работе.
К каждому кабинету светодиодного экрана требуется своя линия витой пары. Разводку слаботочных кабелей внутри светодиодных экранов необходимо выполнять с учетом минимального места и высокой температуры (да, светодиодные панели греются). Этот факт также стал довольно сложной задачей для компании, устанавливающей системы вентиляции и кондиционирования на данном объекте - особенно отвод тепла от напольного светодиодного экрана.

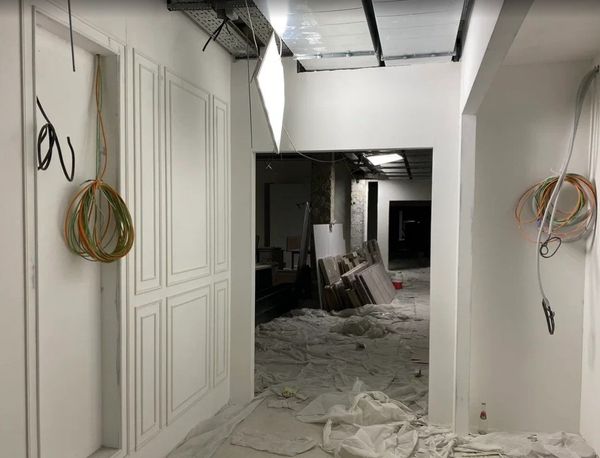

Прокладка витой пары в штробах на подобных объектах требует наличия квалификации у монтажников, тщательной фотофиксации проведенных работ, и своевременного предъявления работ техническому строительному надзору (равно как и выполнения АОСР в составе исполнительной документации).

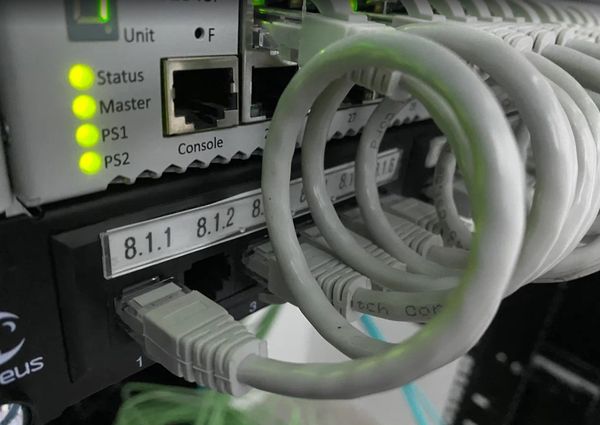

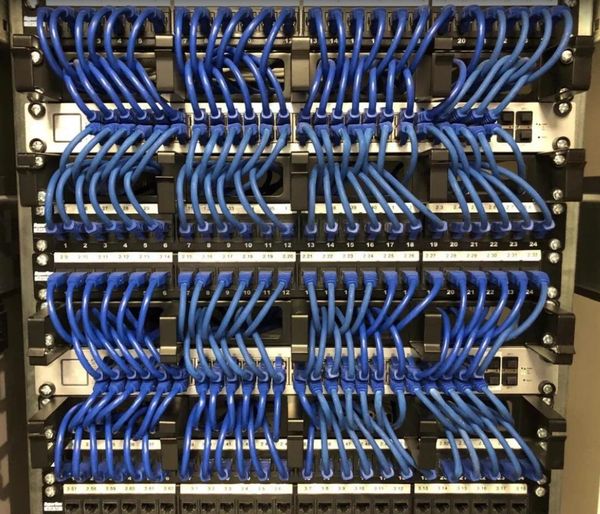

Для подобных работ по монтажу сетей СКС важно правильно выбирать компанию установщика, так как даже такие простые на первый взгляд работы как кроссирование патч-панелей необходимо выполнять квалифицированному персоналу.
Вообще организация процесса работ на подобных объектах требует профессионализма и серьезного подхода. Ведение журнала работ, наличие необходимых корочек и прохождение обучения сотрудников, заполнение журналов безопасности являются необходимой частью проведения данных работ.
Сейчас с этим стало проще - требования предъявляются все чаще, многие электрики и монтажники других систем обладают необходимыми навыками монтажа систем СКС и слаботочных сетей вцелом. На нашей памяти бывали случаи (коллеги рассказывают, что подобные случаи происходят до сих пор), когда неквалифицированный персонал пытался монтировать витую пару в распаечных коробках на скрутках без использования коммутаторов - пришла одна витая пара, к ней прикрутили еще три кабеля и проложили их до розеток и точек доступа Wi-Fi. Вот такой вот монтаж слаботочных сетей.
После выполнения работ была сдана исполнительная документация. В дальнейшем наша компания поддерживала работу Павильона Минэнерго России ВДНХ на всем протяжении выставки. Также, мы присутствовали во время проведения всех конференций и форумов в том числе и других компаний отрасли ТЭК - Роснефть, Транснефть, Минэнерго РФ и многих других.
