Создание ЦОД (Серверная комната) в офисе Валео Сервис. Москва.
Система газового пожаротушения, кондиционирование, аварийное освещение, настройка ИБП.

  Нам поступил заказ на работу в офисе данной компании. Основной задачей был монтаж сети СКС, но в перечень работ входило и создание дата-центра, и его обеспечения — кондиционеры, пожарная сигнализация и т.п.

Перечень работ:

• Проектирование и создание ЦОД (серверной комнаты);
• Наладка оборудования, конфигурирование, архивирование и создание систем резервного копирования данных;
• Монтаж системы кондиционирования дата-центра;
• Установка системы газового пожаротушения;
• Подготовка к соединению с рабочими местами (монтаж сети СКС).

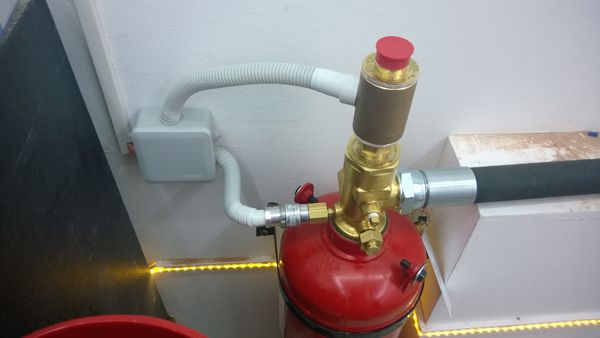

        Баллон системы газового пожаротушения серверной . Агент - Novec 3M.

Исполнение задачи:

  За годы работ мы уже определились с выбором производителей для оборудования, которое используем. Выполняя монтаж сети СКС и другие работы, мы пользуемся продукцией Legrand и Hyperline — если есть возможность приобрести данные запчасти в том городе, где проводится монтаж компьютерной сети. Данные производители делают качественное оборудование, среднее по стоимости. Дешевле — в ущерб качеству, дороже — явная переплата. Также бывают случаи, когда заказчик настаивает на «своем» производителе, имея соглашение между компаниями или просто предпочитая его по собственному опыту.

Монтажу оборудования в серверной предшествовало создание и утверждение технического проекта с указанием сметы на работы и закупку оборудования производства компаний Легран, Гиперлайн и других производителей.

  Работы в помещении ЦОД не ограничиваются установкой и настройкой компьютерного оборудования, любой дата-центр должен быть спроектирован и реализован с учетом требований по пожарной безопасности — в том числе и по системам кондиционирования. Так что нам пришлось закупить также соответствующее оборудование и расходные материалы других фирм.

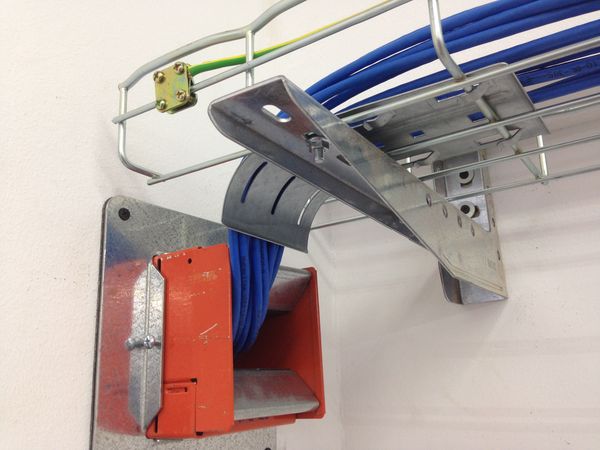

        Противопожарный кабельный переход Cablofil.

Газовая система пожаротушения в серверной комнате проектировалась с учетом требований заказчика.

Функции системы:

• Включение в случае поступления тревожного сигнала;
• Срабатывания сигнала для всех сотрудников;
• Выключение вентилирующих систем и кондиционеров;
• Вентиляция помещения после срабатывания системы.

Также мы предложили заказчику систему, дающую возможность выключить элементы бесперебойного питания.

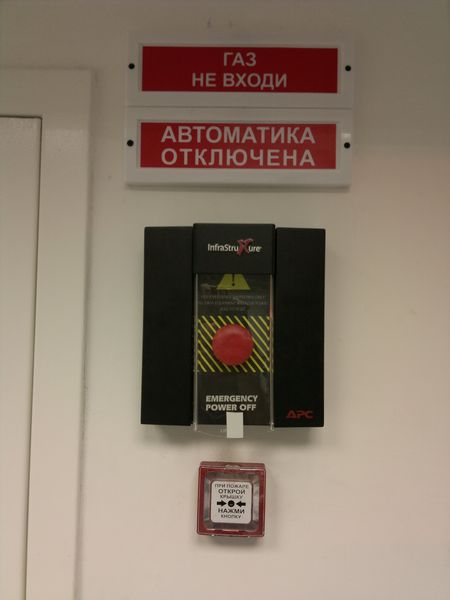

    Кнопка экстренного отключения электропитания ИБП от APC.

  Установлены основной и резервный баллоны системы газового пожаротушения. В качестве агента использовался инновационный газ Novek от компании 3М. Он более безопасен и прост в эксплуатации, чем аналоги. В качестве системы управления пожаротушением было выбрано оборудование компании Bolid.

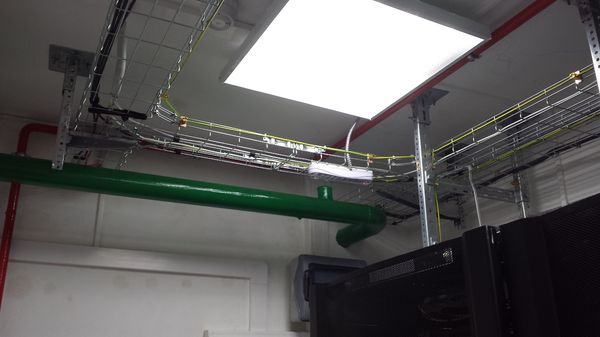

     Установлены проволочные лотки.

  Особое требование по пожарной безопасности — герметичность серверной комнаты. Поэтому все кабели выведены максимально плотно, посредством специальных каналов производства компании Cablofil.

  Система кондиционирования и вентиляции— тоже очень важная составляющая ЦОД, особенно учитывая герметичность помещения. Данные работы также входили в перечень оказываемых нами заказчику. В ходе консультаций с ним мы договорились об использовании оборудования фирмы Daikin для данных работ. Был установлен блок согласования работы кондиционеров для управления системой кондиционирования. Установлено два кондиционера для обеспечения резервирования и дополнительной надежности.

    Система кондиционирования компании Daikin.

  Трасса кондиционеров протянулась на 15 метров, что почти максимум. Наружные блоки кондиционеров мы вывели на крышу, обеспечив вводам кабелей полную герметичность. Для работы по установке наружных блоков и трасс были првлечены альпинисты.

  От серверной комнаты протягиваются кабели к каждому из будущих рабочих мест, где будет установлена розетка RJ-45. Далее происходит их коммутация. Патч-панель прячется в телекоммуникационный шкаф. Все эти работы входят уже в монтаж сети СКС предприятия.

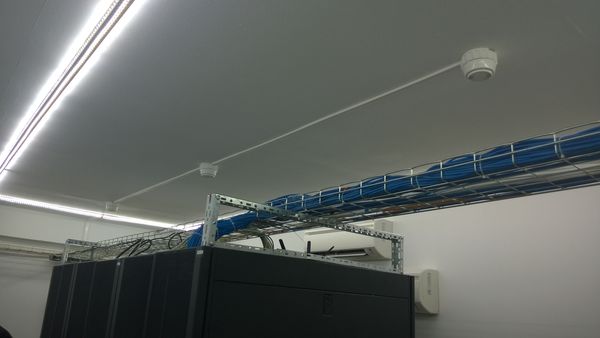

     Система резервного освещения серверной и ввод кабелей в шкаф.

   Для обеспечения освещения в случае ЧП, было установлено основное и дополнительное светодиодное освещение. При срабатывании системы газового пожаротешения, а также при длительном обесточивании - происходит переход на дополнительный ИБП и резервное освещение.

  Большое внимание после завершения всех работ мы уделили тестированию всех установленных систем. В конце заказчику передана документация по всем работам.
